Konsole wodomierzowe – pewny montaż wodomierza w budynku

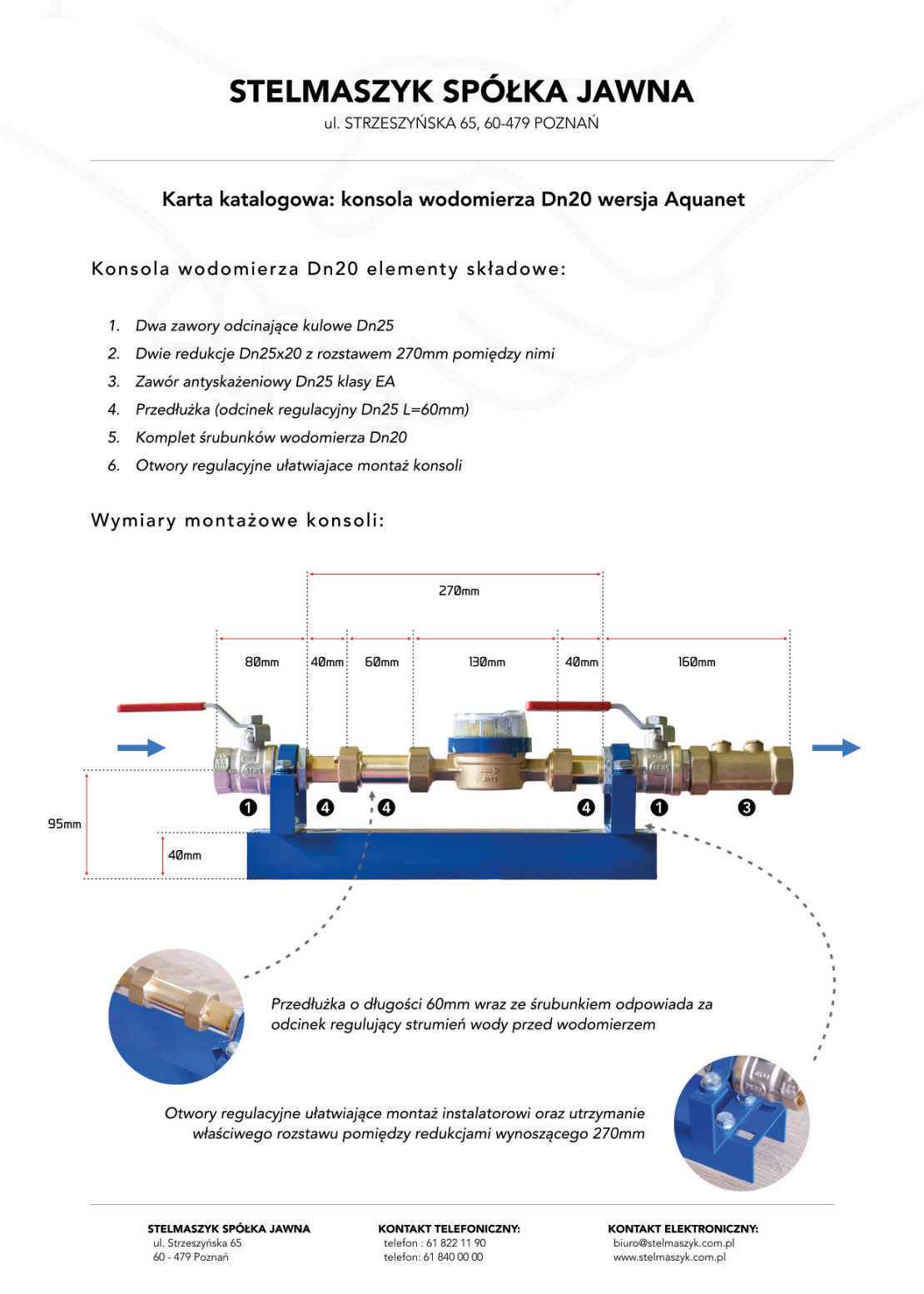

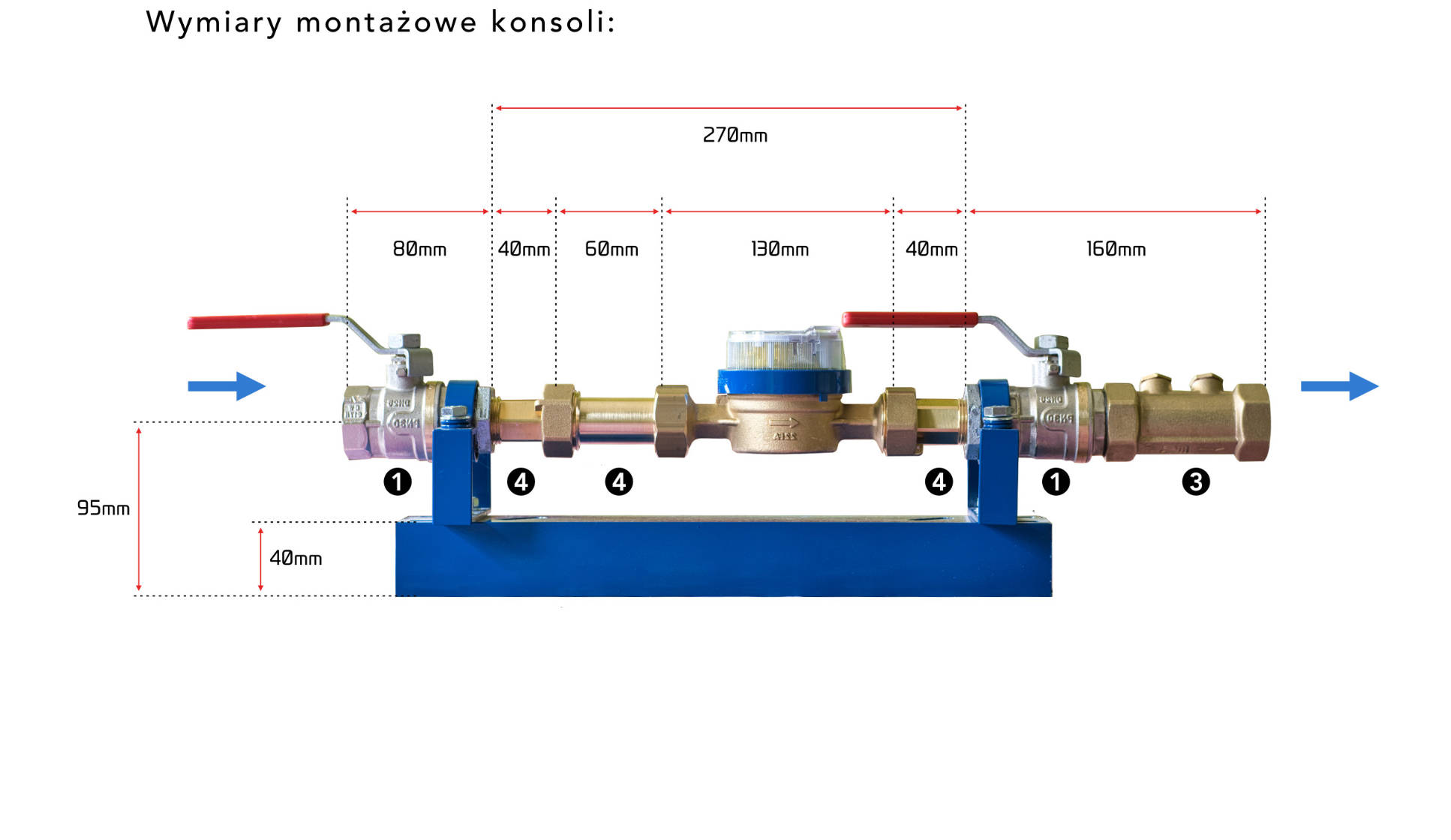

Konsole wodomierzowe typu „Stelmaszyk” – rozstaw 270 mm dla wodomierzy DN20

Dla wodomierzy o średnicy nominalnej DN20 (¾") stosujemy dedykowaną konsolę wodomierzową typu „Stelmaszyk” o rozstawie śrubunków 270 mm. Rozstaw ten jest zgodny z wytycznymi wielu przedsiębiorstw wodociągowych (np. dla przyłączy Dz32 PE / Dz 33,8 stal ocynk) i odpowiada odległości pomiędzy redukcjami DN25/20 w kompletnym zestawie wodomierzowym.

Taka konsola idealnie sprawdza się w budynkach jednorodzinnych, gdzie standardowo montuje się wodomierze DN20. Dzięki sztywnej stalowej ramie wodomierz jest stabilnie podparty, a siły wynikające z pracy instalacji nie przenoszą się na jego korpus. Otwory montażowe pozwalają łatwo przykręcić konsolę do ściany, płyty montażowej lub konstrukcji w szachcie wodomierzowym.

Konsole z rozsuwanymi śrubunkami – dla wodomierzy DN15, DN25, DN32 i DN40

W przypadku wodomierzy o innych średnicach niż DN20 stosujemy konsole z rozsuwanymi (teleskopowo regulowanymi) śrubunkami mosiężnymi. Regulacja długości umożliwia dopasowanie rozstawu śrubunków do różnych długości korpusów wodomierzy, a w wybranych modelach dodatkowo możliwa jest regulacja szerokości ramy konsoli.

Konstrukcja teleskopowa śrubunków pozwala skompensować niewielkie różnice w długościach korpusów wodomierzy oraz tolerancje montażowe instalacji. Rozwiązanie to skraca czas montażu i zmniejsza ryzyko naprężeń, które mogłyby powodować nieszczelności lub uszkodzenia urządzenia pomiarowego.

Budowa i materiały – stalowy wspornik + mosiężne śrubunki

Typowa konsola wodomierzowa oferowana przez firmę Stelmaszyk składa się z:

– stalowego wspornika malowanego proszkowo (najczęściej na kolor niebieski),
– dwóch śrubunków mosiężnych – stałych lub teleskopowo regulowanych,
– kompletu uszczelek (np. gumowych o-ringów),
– elementów montażowych – wkręty, kołki rozporowe, ewentualne podkładki.

Gwinty na przyłączach konsoli DN20 standardowo mają średnicę 1", co ułatwia współpracę z zaworami odcinającymi i przejściami na rury instalacji. Wszystkie komponenty przeznaczone są do stosowania w instalacjach wody pitnej, a konsole posiadają wymagane dopuszczenia i atesty higieniczne (np. PZH).

Zalety stosowania konsoli wodomierzowych

Zastosowanie konsoli wodomierzowej w miejscu montażu wodomierza przynosi szereg korzyści eksploatacyjnych i montażowych:

– szybki i uporządkowany montaż całego zestawu wodomierzowego,
– łatwa wymiana i serwis wodomierza bez konieczności przerabiania instalacji,
– izolacja wodomierza od naprężeń powstających w rurach instalacyjnych,
– stabilne podparcie przewodów przy wejściu do budynku lub w studni wodomierzowej,
– poprawa estetyki i czytelności układu pomiarowego,
– możliwość dopasowania do wymogów przedsiębiorstwa wodociągowego (rozstaw, średnice, sposób podłączenia).

Dobrze dobrana konsola pozwala uniknąć prowizorycznych rozwiązań, takich jak „wiszące” wodomierze na sztywnych rurach czy nadmiernie naprężone śrubunki. To z kolei przekłada się na bezpieczeństwo instalacji i pewność odczytów.

Zastosowanie – gdzie montujemy konsole wodomierzowe?

Konsole wodomierzowe z naszej oferty stosowane są przede wszystkim:

– w budynkach jednorodzinnych – standardowe przyłącza z wodomierzami DN20,
– w budynkach wielorodzinnych i usługowych – wodomierze o większych średnicach DN25–DN40,
– w studniach wodomierzowych przy granicy działki,
– w modernizowanych instalacjach, gdzie konieczne jest uporządkowanie i usztywnienie istniejącego układu rur.

Konsole można mocować zarówno na ścianach murowanych, jak i do specjalnych płyt montażowych czy konstrukcji w prefabrykowanych studniach wodomierzowych. Dzięki regulacji śrubunków ten sam produkt pozwala obsłużyć różne typy wodomierzy – również w przypadku późniejszej wymiany na urządzenie o innej długości korpusu.

Montaż zestawu wodomierzowego – kilka praktycznych uwag

Przy kompletowaniu zestawu wodomierzowego bardzo często, oprócz samej konsoli, potrzebne są:

– zawory odcinające (przed i za wodomierzem),

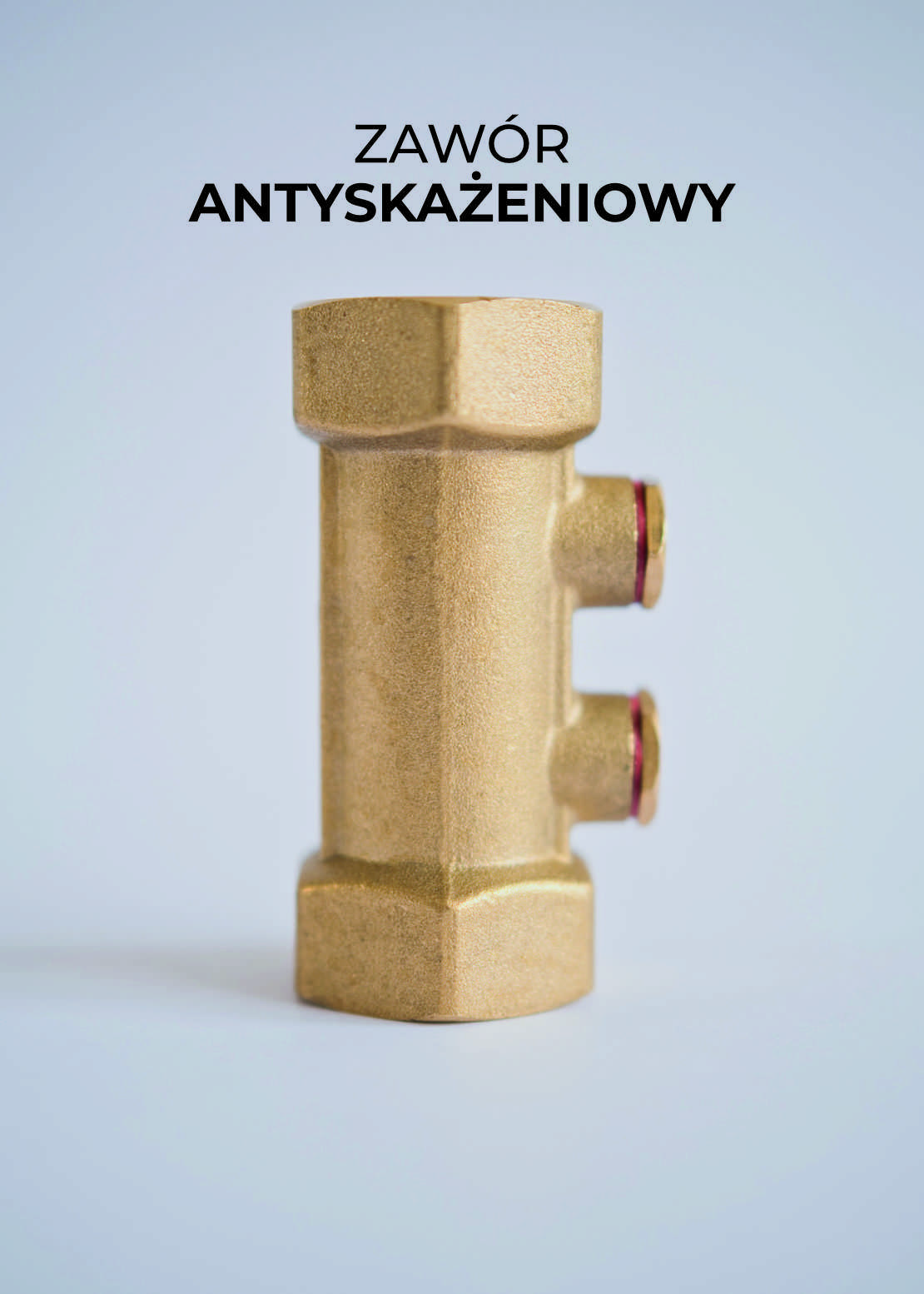

– zawór zwrotny antyskażeniowy,
– odpowiednie redukcje gwintowane,
– filtr siatkowy (w zależności od wymagań lokalnego zakładu wodociągowego).

W firmie Stelmaszyk pomagamy skompletować cały zestaw – od konsoli wodomierzowej, przez armaturę odcinającą i zabezpieczającą, aż po rury i kształtki niezbędne do wpięcia zestawu w instalację wewnętrzną budynku.

Dlaczego warto wybrać konsole wodomierzowe z oferty Stelmaszyk?

Jako lokalny dostawca z Poznania, od lat zaopatrujemy instalatorów i inwestorów indywidualnych w elementy przyłączy wodociągowych – w tym konsole wodomierzowe, armaturę i osprzęt montażowy. Współpracujemy z uznanymi producentami, dzięki czemu możesz liczyć na powtarzalną jakość produktów oraz zgodność z wymaganiami przedsiębiorstw wodociągowych w regionie.

Wybierając naszą ofertę, zyskujesz:

– dobór odpowiedniej konsoli do typu i średnicy wodomierza (DN15–DN40),
– pomoc w dopasowaniu rozstawu i sposobu montażu do wytycznych lokalnego zakładu wodociągowego,
– możliwość skompletowania całego zestawu wodomierzowego w jednym miejscu,
– wsparcie techniczne na etapie projektu i realizacji instalacji,
– szybki dostęp do pozostałych materiałów instalacyjnych (rury, złączki, armatura, studnie wodomierzowe).

Jeżeli planujesz wykonanie nowego przyłącza wody lub modernizację istniejącego układu pomiarowego, zapraszamy do kontaktu. Dobierzemy odpowiednią konsolę wodomierzową oraz skompletujemy wszystkie potrzebne elementy montażowe.
